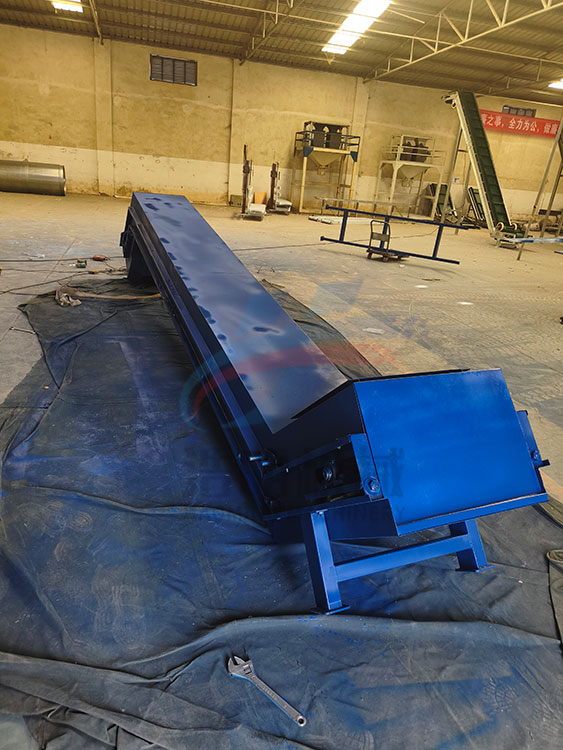

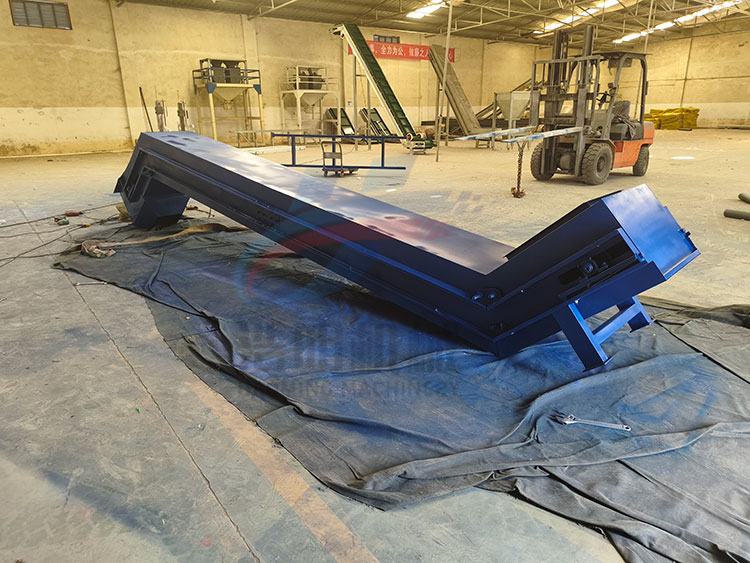

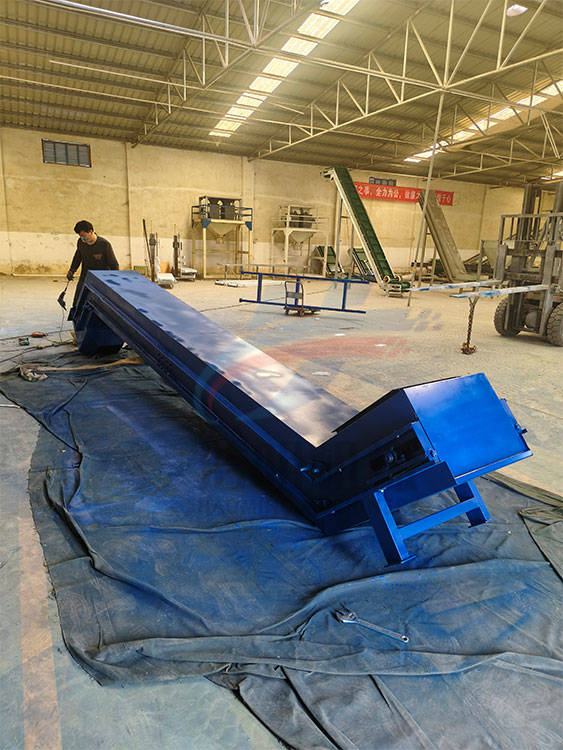

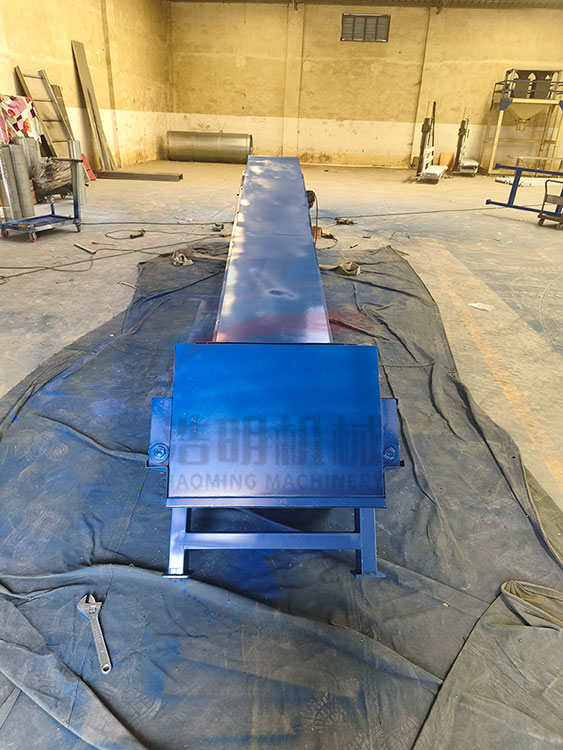

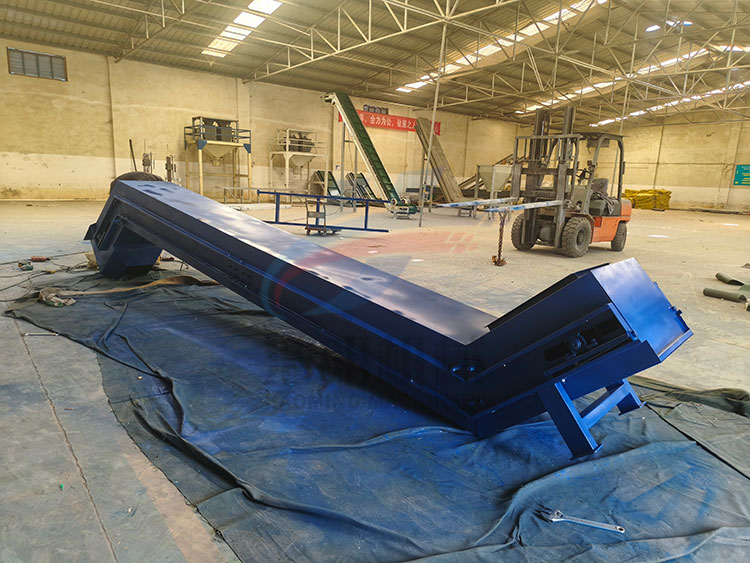

封闭式Z型裙边皮带输送机

封闭式Z型裙边皮带输送机

一、整体结构：

Z型三段式布局（下水平进料+倾斜爬坡+上水平出料），全机身密闭防尘罩封闭，搭配波状裙边+横隔板皮带，大倾角提升、无扬尘、不撒料、防物料外泄。

二、核心结构

1. 密闭机身

整体加装密封防尘外壳，进出料口配密封软接，全封闭作业，隔绝粉尘外溢、防风防雨。

2. 专用输送皮带

基带+波浪裙边+格挡隔板，防物料下滑倒流，倾角最大可达90°垂直输送。

3. Z型机架

高低落差输送，节省场地空间，上下水平段适配流水线对接。

4. 内置配件

密闭式驱动电机、调心托辊、防跑偏装置、底部清料机构、可视观察窗。

5. 材质分类

普通工况：碳钢喷漆；食品/化工防腐：304不锈钢全封闭机身

三、常用基础技术参数

- 常用带宽：400/500/650/800mm

- 裙边高度：80-300mm定制

- 输送倾角：30°-75°主流

- 带速：0.6-2.0m/s变频可调

- 提升高度：1-15米

- 输送量：10-600m³/h

- 密封方式：整机全封+进出料密封

四、核心优势及特点

1. 无尘环保：全封闭设计，粉料、颗粒料无扬尘，符合车间环保标准

2. 防撒防漏：裙边格挡+密闭机身双重防护，潮湿粉料不洒落

3. 占地极小：Z型弯折结构，短距离完成高落差输送

4. 防污染：隔绝外界灰尘、水汽，保证物料洁净

5. 运行稳定：密闭内部结构，减少外界杂物干扰，不易跑偏

五、适用物料

水泥粉、粉煤灰、化肥粉剂、粮食粉料、饲料颗粒、化工粉料、煤粉、灰渣等易扬尘散状物料

六、常用场景

粉料生产线、搅拌站上料、有机肥输送、饲料厂提升、化工密闭送料、仓库高低位转运、环保无尘车间

七、定制选配

- 移动式带脚轮

- 恒温密闭保温款

- 防爆电机粉尘专用款

- 双侧检修门、除尘接口

- 食品级PU密封输送机型
