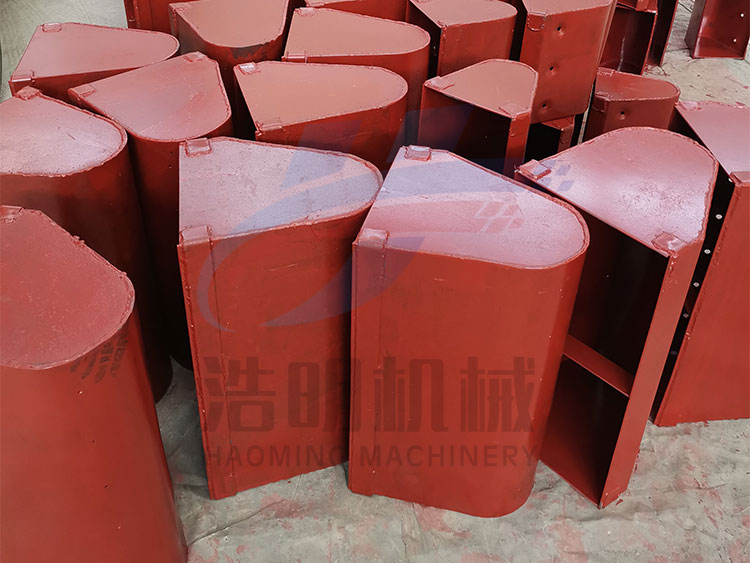

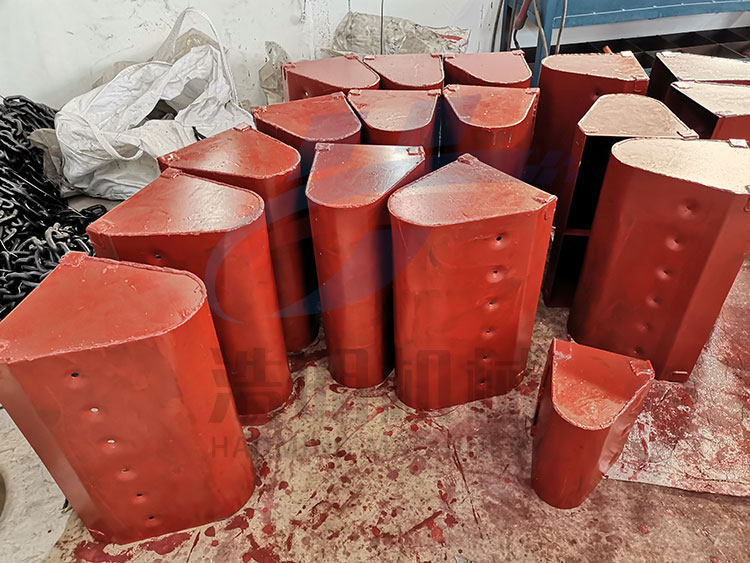

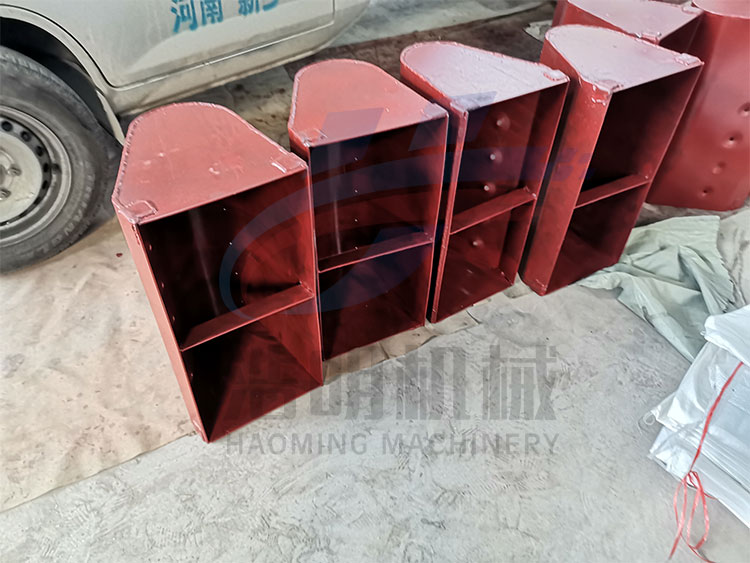

TDG630斗式提升机料斗

TDG630 料斗（钢丝芯皮带式斗提机专用）

一、型号含义

- TDG630：带宽 630 mm、钢丝绳芯胶带牵引的斗提机，配套专用料斗。

- 常规斗容：29 L（标准型）；斗距：520 mm。

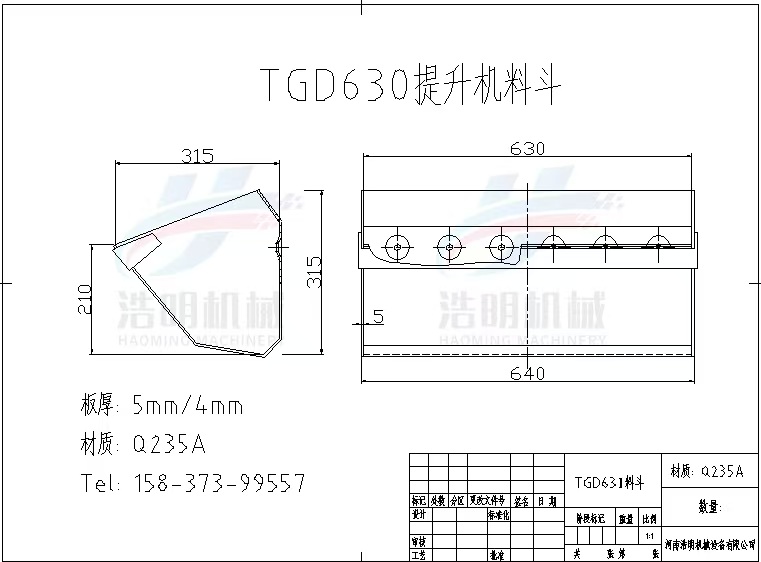

二、外形尺寸（mm）

- 斗宽（长）：630

- 斗深（宽）：315

- 斗高：315

- 板厚：4 mm / 5 mm（常用）

三、斗型选择（同TD系列）

- Q型（浅斗）：湿料、易结块（湿砂、湿煤）。

- H型（弧底斗）：黏性物料、卸料干净。

- ZD型（中深斗）：通用颗粒/粉状（粮食、水泥）。

- SD型（深斗）：干料、流动性好（碎石、石英砂）。

四、材质

- 碳钢 Q235：4–5 mm，普通物料，经济耐用。

- 不锈钢 304/316：食品/化工、耐腐蚀、耐温≤250℃。

- 锰钢（16Mn）：耐磨工况（矿石、熟料）。

五、适配与参数

- 输送量：约 40 m³/h（填充系数 0.6）。

- 线速：1.68 m/s；头轮直径：≈ 630 mm。

- 最大物料粒度：≤55 mm。

- 适配皮带：630 mm 宽钢丝绳芯胶带，4–6 个螺栓孔固定。

六、与 TD630（国标TD）区别

- TDG630：带宽 630 mm、钢丝芯胶带、斗容 29 L、输送量大。

- TD630（国标）：斗宽 630 mm、普通胶带、斗容 14–22 L、中小输送量。
